數顯推拉力計測力儀支架FGS-50V-L安裝使用方法

電動立式試驗支架
支架是立式低速型試驗支架，能測量推壓力試驗、延伸力試驗、焊著力試驗、剝離力試驗、吸引力試驗、排斥力試驗、開瓶蓋(信封)力試驗、插拔力試驗、破壞力試驗、壓碎試驗等。

技術參數

負荷: 5000N；

行程: 220 mm；

測試速度: 30~300 mm/min；

外型尺寸: 410*260*1000(mm)；

計數功能 :可設定工作循環數9999次；

信號輸入：達到設定力值，即刻停止工作；

安全: 電壓過載保護，限位保護及外部過載自動停止保護；

電源: AC 220V ；

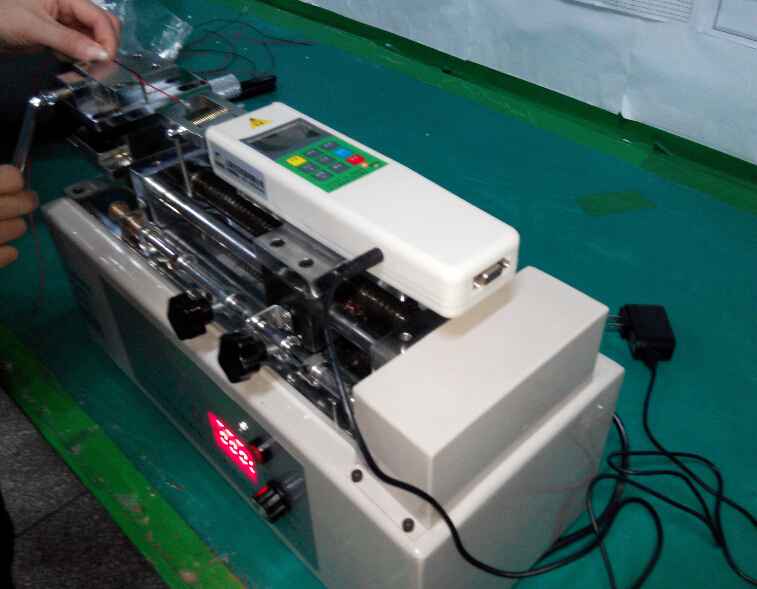

數顯推拉力計測力儀支架FGS-50V-L外觀：

數顯推拉力計測力儀支架FGS-50V-L安裝方法:

機座的安裝方法：
本儀器可安裝在桌子上，使儀器更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。
2、安裝方法：
A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；
B、安裝FA系列數顯式推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內安裝到板上；或用十字螺絲刀將附件 袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內 安裝板上145×30的孔旋入4個M3的螺紋孔；

1)安裝NK系列推拉力計時，用十字螺絲刀后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔， 旋入后蓋上的4個M3螺紋 孔（卸下M3×10的螺釘?shù)穆菁y孔）；

2)安裝好表后，用M4內六角扳手將安裝板重新安裝到機架上面。

左夾具的安裝方法：
用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內，將左夾具安裝到機臺底座板上。

右夾具的安裝方法：
先用附件中的M6螺母旋到測力桿上，再將右夾具旋到測力桿上，調節M6螺母使其右夾具接連牢固即可。
